1.海洋新材料探索-獨(dú)特的材料構(gòu)成隨著各行各業(yè)對可持續(xù)材料的需求日益增長，人們對于天然纖維與合成纖維的比較研究產(chǎn)生了濃厚的興趣,，特別是在聚合物復(fù)合材料領(lǐng)域,。天然纖維源自植物和動物等可再生資源，它們是合成纖維的環(huán)保替代品,，而合成纖維通常基于石油,，使用它們會導(dǎo)致環(huán)境退化,。在聚合物基體中使用天然纖維作為填充材料，不僅可以增強(qiáng)復(fù)合材料的機(jī)械性能,，還有助于減輕材料的整體重量,，使其適用于汽車、建筑和消費(fèi)品行業(yè),。聚合物復(fù)合材料的機(jī)械性能會顯著受到所用天然纖維類型和處理方式的影響,。例如，使用黃麻和大麻等天然纖維增強(qiáng)的復(fù)合材料,，其拉伸強(qiáng)度值在30至60 MPa之間,，而合成纖維復(fù)合材料的拉伸強(qiáng)度可能超過100 MPa。此外,，天然纖維復(fù)合材料的吸水能力是影響其耐用性和性能的關(guān)鍵因素,。研究表明，天然纖維復(fù)合材料的吸水率在10%到20%之間，而合成纖維復(fù)合材料的吸水率不到5%,，這突顯了在普遍暴露于濕氣環(huán)境中的應(yīng)用中,，需要有效的防潮策略。疲勞強(qiáng)度是評估聚合物復(fù)合材料性能的另一個重要參數(shù),。 玄武巖纖維是一種源自火山巖的材料,，由于其卓越的性能，已成為各種工程應(yīng)用中的強(qiáng)大加固替代品,。當(dāng)熔融玄武巖通過小噴嘴擠出時,，它會形成連續(xù)的纖維，表現(xiàn)出高抗拉強(qiáng)度,、優(yōu)異的熱穩(wěn)定性和耐腐蝕性,。這些特性使玄武巖纖維特別適用于建筑、汽車和航空航天工業(yè)中使用的增強(qiáng)復(fù)合材料,。與玻璃纖維和鋼等傳統(tǒng)材料相比,，它對環(huán)境因素的天然抵抗力和無毒性也使其作為環(huán)保選擇越來越受歡迎。此外,，玄武巖纖維的高熱穩(wěn)定性使其成為高溫應(yīng)用的理想選擇,，而其吸波的能力增強(qiáng)了其在降噪場景中的實(shí)用性。玄武巖纖維摻入聚合物基體或混凝土中,，顯著改善了基材的機(jī)械性能,，從而提高了最終產(chǎn)品的耐用性和使用壽命。 凱夫拉纖維（Kevlar）以其高強(qiáng)度重量比而聞名,，是一種廣泛用作復(fù)合材料增強(qiáng)材料的合成材料,。Kevlar由芳綸聚合物組成，具有出色的拉伸強(qiáng)度和熱穩(wěn)定性,，非常適合需要抗沖擊、耐熱和耐切割的應(yīng)用,。當(dāng)嵌入聚合物基體中時,，Kevlar可增強(qiáng)復(fù)合材料的結(jié)構(gòu)完整性，在保持輕便性的同時顯著提高耐用性和性能,。這種輕質(zhì)和強(qiáng)度的結(jié)合也使Kevlar成為運(yùn)動器材和高性能車輛設(shè)計(jì)中的重要組成部分,，在這些應(yīng)用中，安全性和性能至關(guān)重要,。 瓷填料通常用作增強(qiáng)材料,，在增強(qiáng)各種復(fù)合材料的性能方面起著至關(guān)重要的作用。這種陶瓷基材料因其硬度,、耐磨性和美學(xué)品質(zhì)而受到高度評價(jià),，使其成為牙科應(yīng)用的絕佳選擇，例如填充物和修復(fù)體,，在這些應(yīng)用中,，耐用性和視覺吸引力至關(guān)重要,。當(dāng)混合到聚合物或樹脂中時，瓷填料有助于提高復(fù)合材料的機(jī)械強(qiáng)度和熱穩(wěn)定性,。它還能抵抗化學(xué)腐蝕,，從而確保在醫(yī)療和工業(yè)環(huán)境中的使用壽命和可靠性。此外,，瓷器的低熱膨脹系數(shù)允許在溫度波動下具有更好的尺寸穩(wěn)定性,。這種獨(dú)特的性能組合使瓷填料能夠顯著改善它們所集成材料的功能和結(jié)構(gòu)特性，從而將其應(yīng)用范圍擴(kuò)展到各個行業(yè),。 玄武巖/凱夫拉纖維增強(qiáng)環(huán)氧樹脂復(fù)合材料 ,，通過結(jié)合這三種各自具有獨(dú)特優(yōu)勢的材料，展現(xiàn)了令人驚嘆的“協(xié)同效應(yīng)”,。玄武巖纖維提供基礎(chǔ)強(qiáng)度與熱穩(wěn)定性,，凱夫拉纖維大幅提升抗拉強(qiáng)度與抗沖擊性能，瓷填料增強(qiáng)硬度,、耐磨性與耐腐蝕性,。它們相互配合、取長補(bǔ)短,，為新型復(fù)合材料卓越性能的展現(xiàn)奠定了堅(jiān)實(shí)基礎(chǔ),。 2. 玄武巖/凱夫拉纖維增強(qiáng)環(huán)氧樹脂復(fù)合材料的制造新型復(fù)合材料主要通過傳統(tǒng)手糊技術(shù)制造而成。盡管手糊技術(shù)在復(fù)合材料成型工藝中屬于歷史悠久的方法,，它卻蘊(yùn)含著工匠的精湛技藝與智慧,。制造流程始于模具的準(zhǔn)備工作，模具作為復(fù)合材料的“搖籃”,，必須經(jīng)過仔細(xì)的清潔和擦拭,，以確保無塵。隨后,，模具表面均勻涂覆脫模劑,，以保證后續(xù)固化成型的復(fù)合材料能夠順利脫模，開始其使命之旅,。模具準(zhǔn)備完畢后,，便進(jìn)入材料混合的關(guān)鍵步驟。環(huán)氧樹脂作為基體的主要成分,，與固化劑按照精確的10:1比例,，在機(jī)械攪拌器的輔助下充分混合。
緊接著是纖維排列工序,，這一步驟類似于構(gòu)建房屋的“骨架”,。玄武巖纖維氈與凱夫拉纖維氈根據(jù)預(yù)定的設(shè)計(jì)方案，被精確切割至特定長度，并謹(jǐn)慎地鋪設(shè)于模具之中,。玄武巖纖維因其卓越的耐火性和穩(wěn)定性,，為復(fù)合材料打下堅(jiān)實(shí)的基礎(chǔ)；而凱夫拉纖維則憑借其高強(qiáng)度的抗拉和抗沖擊性能,，在外層或關(guān)鍵受力部位發(fā)揮其作用,，兩者相得益彰。隨后,，含有填料的樹脂混合物如同細(xì)膩的“砂漿”,，被滾筒均勻涂抹在纖維層上，確保每一層纖維都與樹脂充分接觸,，實(shí)現(xiàn)纖維與基體之間的無縫“對接”,，緊密結(jié)合。整個鋪層過程根據(jù)所需的8mm厚度,，有序地在纖維層與樹脂填料混合物之間交替疊加,。待鋪層完成后，復(fù)合材料進(jìn)入固化階段,，在室溫28°C的恒溫環(huán)境下,，經(jīng)過24小時的耐心等待，樹脂逐漸硬化,，將纖維與填料牢固地固定,。為了進(jìn)一步提升復(fù)合材料的性能，還需在110°C的高溫環(huán)境下進(jìn)行1小時的后固化處理,，以確保尺寸的精確性和物理特性的穩(wěn)定性,。正是由于每一個環(huán)節(jié)的精細(xì)和嚴(yán)謹(jǐn)，才能制造出這種性能卓越的新型復(fù)合材料,。

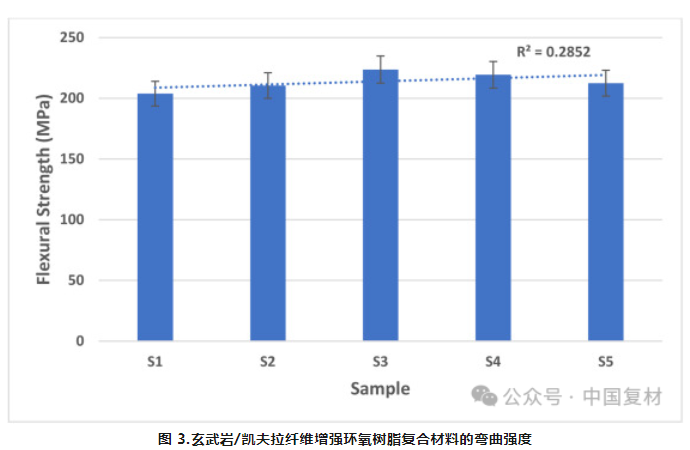

3 拉伸,、彎曲強(qiáng)度飆升通過對不同樣品的拉伸強(qiáng)度測試數(shù)據(jù)進(jìn)行細(xì)致對比，能夠清晰洞察纖維排列與填料含量對材料性能的關(guān)鍵影響,。以樣品 S1 為例,，其采用 K-B-B-K 纖維序列，填料含量僅為 5 g,，拉伸強(qiáng)度測得為 197.26 MPa。在這一結(jié)構(gòu)中,，玄武巖纖維在中間層占比較高,，雖能憑借自身特性提供一定熱穩(wěn)定性與機(jī)械穩(wěn)定性，卻因與凱夫拉纖維相比,，機(jī)械性能存在差距,，致使整體拉伸潛能無法充分釋放。再看樣品 S2，采用 K-B-K-B-K 纖維排列,，搭配 10 g瓷填料,，拉伸強(qiáng)度提升至 203.49 MPa。凱夫拉纖維與玄武巖纖維的交替布局,，使得拉伸和壓縮應(yīng)力能力得以更為均衡地分布,，凱夫拉纖維的高拉伸強(qiáng)度與玄武巖纖維的剛度相輔相成，協(xié)同提升了整體強(qiáng)度,。而樣品 S3 則脫穎而出,，憑借 K-K-B-K-K 分層設(shè)計(jì)，結(jié)合 15 g瓷填料,，拉伸強(qiáng)度高達(dá) 217.64 MPa,。此結(jié)構(gòu)中，凱夫拉纖維層憑借卓越的拉伸性能,，成為承載主力,，極大提升了承載能力；同時,，適量增加的瓷填料有效增強(qiáng)了基體剛度,，優(yōu)化了載荷傳遞路徑，使得兩種纖維的固有優(yōu)勢得以淋漓盡致地發(fā)揮,。 類似地,，彎曲強(qiáng)度測試結(jié)果也呈現(xiàn)出規(guī)律變化。樣品 S1 的彎曲強(qiáng)度為 203.81 MPa,，該樣品采用 K-B-B-B-K 纖維序列,，瓷填料用量最少。在此結(jié)構(gòu)下,，外層的凱夫拉纖維雖提供了高抗拉強(qiáng)度,，應(yīng)對彎曲應(yīng)力時，中間層的玄武巖纖維因模量相對較低,，對彎曲強(qiáng)度的貢獻(xiàn)受限,，且低填料含量無法充分強(qiáng)化基質(zhì)剛度，致使彎曲阻力欠佳,。樣品 S2 顯示彎曲強(qiáng)度增長至 210.49 MPa,，得益于 10 g瓷填料的加入以及K-B-K-B-K 序列。交替排列的纖維層讓應(yīng)力分布更加均勻,，填料增強(qiáng)了基體剛度,，抗彎性能得以提升。當(dāng)來到樣品 S3 時,，其以 K-K-B-K-K 排列,，結(jié)合 15g瓷填料,，彎曲強(qiáng)度達(dá)到最高的 223.62 MPa。凱夫拉纖維的主導(dǎo)地位盡顯無疑,，憑借高彈性模量有效抵抗彎曲變形,，適量的瓷填料巧妙平衡了基體剛度與柔韌性，使得材料在承受彎曲載荷時游刃有余,，展現(xiàn)出卓越的抗彎能力,。這些數(shù)據(jù)有力地證明，精準(zhǔn)優(yōu)化纖維排序并合理控制填料集成,，對于環(huán)氧樹脂基體承載能力的提升以及實(shí)現(xiàn)卓越的拉伸,、彎曲強(qiáng)度起著決定性作用。
4沖擊能量的出色表現(xiàn)懸臂梁沖擊能量測試宛如一面 “明鏡”,，清晰映照出材料在沖擊過程中的能量吸收能力以及斷裂韌性,。以樣品 S1 為例，其懸臂梁沖擊能量僅為 32J,，表現(xiàn)相對薄弱,。該樣品外層雖有凱夫拉纖維助力一定韌性，但中間層玄武巖纖維占主導(dǎo),，由于玄武巖纖維斷裂韌性較低,，在沖擊下難以有效抵抗裂紋產(chǎn)生與擴(kuò)展，且少量的瓷填料無法充分強(qiáng)化基體,，致使能量吸收能力受限,。反觀樣品 S2，沖擊能量提升至 35J,，得益于凱夫拉纖維與玄武巖纖維的交替層設(shè)計(jì),，在沖擊時能更均勻地分散應(yīng)力，凱夫拉纖維有效抑制裂紋,，填料含量增加提升了基體剛度與韌性,，增強(qiáng)了能量吸收能力。而樣品 S3 再次成為 “佼佼者”,，憑借 K-K-B-K-K 纖維排列與 15g瓷填料,，展現(xiàn)出高達(dá) 39 J的懸臂梁沖擊能量。凱夫拉纖維在序列中的主導(dǎo)地位無可撼動,，其出色的能量吸收與韌性特質(zhì)得以充分發(fā)揮,，面對沖擊時能迅速且高效地分散能量；同時,，適度的填料含量恰似 “點(diǎn)睛之筆”,，在基體剛度與柔韌性之間找到了完美平衡，使得復(fù)合材料既能強(qiáng)硬地抵御沖擊,，又不失靈活應(yīng)變的能力,，避免因脆性過高而失效。這一系列對比鮮明的結(jié)果深刻表明,，填料含量與纖維構(gòu)型之間的精妙平衡,，是最大限度提升復(fù)合材料抗沖擊性的關(guān)鍵 “密碼”。凱夫拉纖維卓越的韌性與適量瓷填料的默契配合,，能夠顯著增強(qiáng)復(fù)合材料承受動態(tài)載荷的能力,，使其在面對突發(fā)沖擊時堅(jiān)如磐石，有效抵抗斷裂風(fēng)險(xiǎn),。

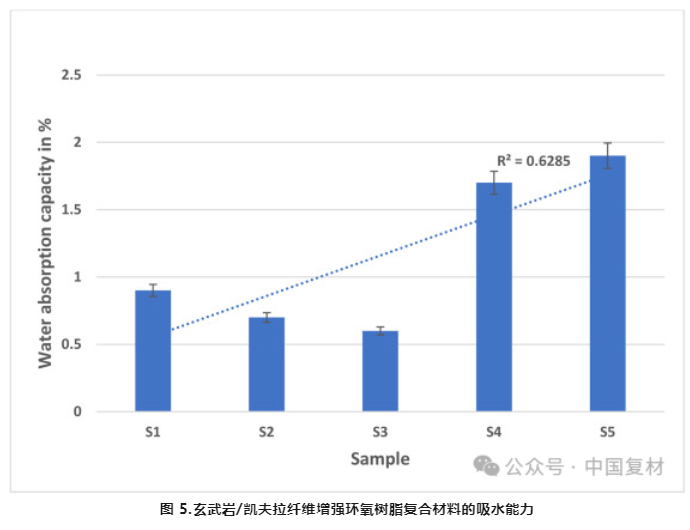

5 低吸水的優(yōu)勢在海洋應(yīng)用場景中,，吸水能力是衡量材料性能的一項(xiàng)關(guān)鍵 “指標(biāo)”，它直接關(guān)系到材料的孔隙率,、防潮性以及長期耐久性,。對不同樣品的吸水性能測試結(jié)果進(jìn)行深入剖析后發(fā)現(xiàn)，樣本間吸水率存在顯著差異,。以樣品 S1 為例,，其吸水率為 0.9%，在樣本中處于較低水平,。這一結(jié)果的背后,，是低填料含量在 “作祟”，它導(dǎo)致復(fù)合基體密度相對較低,，孔隙率增加,，為水分侵入提供了 “通道”；此外,，玄武巖纖維天然的親水性,，使其在復(fù)合材料中間層占比較高時，更容易吸附水分,，進(jìn)一步加劇了吸水現(xiàn)象,。再看樣品 S2，吸水率降至 0.7%,，相較于 S1 有所降低,。這得益于填料含量的適度增加，其如同 “填補(bǔ)匠”,，填充了環(huán)氧樹脂基體內(nèi)的空隙,，降低了整體孔隙率，減少了水分可乘之機(jī),；同時,，凱夫拉纖維和玄武巖纖維的交替層結(jié)構(gòu)，使得吸收的水分能夠更均勻地分布,，避免了局部因水分積聚而導(dǎo)致的降解,，提升了防潮性能,。 而樣品 S3堪稱 “防潮典范”，吸水率低至 0.6%,，在一眾樣品中表現(xiàn)最優(yōu),。這一卓越成績的取得，源于多種因素的 “協(xié)同發(fā)力”,。一方面,，凱夫拉纖維以其疏水性特質(zhì)，在復(fù)合材料中發(fā)揮 “屏障” 作用,，有效阻擋水分滲透,；另一方面，15g的瓷填料量恰到好處,，既能充分增強(qiáng)環(huán)氧樹脂基體的致密性,，又不會引入過多缺陷，通過降低孔隙率,，極大地減少了水滲透的路徑,。這種由凱夫拉纖維主導(dǎo)、瓷填料精妙配合的結(jié)構(gòu),，打造出一個緊密結(jié)合的基質(zhì),，如同給復(fù)合材料披上了一層 “防水鎧甲”，使其在潮濕環(huán)境中也能保持 “干爽”,，為在海洋環(huán)境中的長期穩(wěn)定應(yīng)用筑牢了根基,。
6 抗疲勞顯身手疲勞測試為我們揭開了復(fù)合材料在循環(huán)載荷下長期耐久性的 “神秘面紗”，從測試數(shù)據(jù)來看,，不同樣品的疲勞表現(xiàn)差異顯著,，這背后是成分、填料以及纖維排列等多種因素在 “操控”,。以樣品 S1 為例,，其疲勞應(yīng)力下降態(tài)勢頗為明顯，從初始加載循環(huán)的 175 MPa 起始,，到 30,000 次循環(huán)后,，驟降至 25 MPa。這一相對較差的疲勞性能,，與它的材料構(gòu)成密切相關(guān),。最低的瓷填料含量，使得基體剛度不足,，在長時間循環(huán)載荷下難以有效支撐,；同時，較高比例的玄武巖纖維,，雖具備一定耐熱性,，但缺乏應(yīng)對長時間重復(fù)應(yīng)力所需的彈性,，導(dǎo)致纖維基體粘合較弱，應(yīng)力無法均勻分散,，進(jìn)而加速了疲勞降解,。 反觀樣品 S2，起始疲勞應(yīng)力略高,，為 178 MPa，30,000次循環(huán)后降至 28 MPa,。該樣品采用 10 g瓷填料與交替的 K-B-K-B-K 纖維排列,，這種結(jié)構(gòu)使得玄武巖層與凱夫拉爾層之間應(yīng)力分布更為平衡，填料增強(qiáng)了基體剛度,，一定程度上提升了抗疲勞性,。然而，交替層結(jié)構(gòu)仍存在應(yīng)力集中隱患,，隨著循環(huán)次數(shù)增加,，逐漸引發(fā)疲勞失效。而樣品 S3 再次彰顯其卓越性能,，初始疲勞應(yīng)力高達(dá) 185 MPa,，30,000 次循環(huán)后仍能維持在 35 MPa，成為當(dāng)之無愧的抗疲勞 “冠軍”,。K-K-B-K-K 的纖維序列,，搭配 15g瓷填料，構(gòu)建出抵抗循環(huán)載荷的 “黃金組合”,。占主導(dǎo)的凱夫拉纖維,，憑借出色的抗疲勞特性，如同一位不知疲倦的 “能量調(diào)度師”,，高效地吸收并重新分配應(yīng)力,，確保材料在循環(huán)加載過程中始終保持穩(wěn)定；適量的瓷填料恰似 “加固劑”,，增強(qiáng)基體的同時,，避免了過度脆性，賦予材料恰到好處的柔韌性,。這種剛?cè)岵?jì)的平衡,，使得 S3 在大量循環(huán)加載下，依然能維持較高的疲勞強(qiáng)度,，遠(yuǎn)超其他樣品,。這些測試結(jié)果深刻揭示，在設(shè)計(jì)用于承受循環(huán)載荷的復(fù)合材料時,，必須精細(xì)權(quán)衡成分,、填料含量以及纖維排列,，以實(shí)現(xiàn)柔韌性與剛度的完美融合，確保材料具備卓越的抗疲勞性能,。
7. 未來展望與傳統(tǒng)的石油基合成纖維相比,，玄武巖纖維作為天然火山巖的 “衍生品”，以及凱夫拉纖維在高性能應(yīng)用中相對較低的用量需求,，使得玄武巖/凱夫拉纖維增強(qiáng)環(huán)氧樹脂復(fù)合材料在原材料獲取階段,，極大地減少了對有限石油資源的依賴，降低了因開采,、提煉石油帶來的能源消耗與環(huán)境污染,。從生命周期的角度審視，該復(fù)合材料的耐久性與穩(wěn)定性表現(xiàn)卓越,，在海洋設(shè)施,、建筑結(jié)構(gòu)等領(lǐng)域的長期應(yīng)用中，減少了頻繁更換材料所產(chǎn)生的額外資源消耗與廢棄物排放,。特別是在海洋環(huán)境中,，其抗腐蝕、抗疲勞特性,，有效延長了海洋裝備的使用壽命,，降低了維護(hù)頻次與成本，減少了因材料失效導(dǎo)致的能源浪費(fèi)與環(huán)境風(fēng)險(xiǎn),。 在環(huán)保理念日益深入人心的當(dāng)下,，各行各業(yè)對可持續(xù)材料的呼聲愈發(fā)高漲。這種新型復(fù)合材料憑借其獨(dú)特的環(huán)保優(yōu)勢,，如天然纖維的可降解性,、瓷填料的環(huán)境友好性，契合了眾多領(lǐng)域向綠色轉(zhuǎn)型的迫切需求,。它宛如一座橋梁,，連接著當(dāng)下的發(fā)展需求與未來的可持續(xù)愿景，為人類在追求經(jīng)濟(jì)進(jìn)步與環(huán)境保護(hù)的平衡之路上,，提供了堅(jiān)實(shí)可靠的材料支撐,，助力我們邁向更加綠色、美好的明天,。 參考資料： [1]Prem Anandh. A, P. Sivabalan, Vinayagam Mohanavel, Thandavamoorthy Raja,Investigation of Basalt/Kevlar Fiber-Reinforced Porcelain Filler Infused Epoxy Composite: A Viable Alternative for Marine Applications,Results in Engineering,2025,103928,ISSN 2590-1230, https://doi.org/10.1016/j.rineng.2025.103928.
|
